Vloerdoos voor in de verhoogde vloer met Cat6. RJ45 en 1 wcd messing

103,04 Excl. btw

4 op voorraad

Een waterdichte vloerinbouwdoos voor plaatsing in verhoogde vloer met 1x ra wcd aansluiting, 1x RJ45 Cat 6, handmatige sluiting en messing afwerking. De IP66 beschermingsgraad isoleert de aansluitingen voor elektriciteit, voice of data volledig tegen schokken en externe stoffen. Deze vloerinbouwdoos van Simon is bestand tegen alle weersomstandigheden.

De afgesloten vloerinbouwdoos heeft een IP66 beschermingsgraad volgens de internationaal gangbare IEC norm. Dat betekent dat de vloerinbouwdoos volledige bescherming biedt tegen stof. Daarnaast is deze aanrakingsveilig doordat de behuizing geheel dicht is. De waterbestendigheid is onmisbaar voor buiten, maar ook voor de schoonmaak binnen. De IP66 vloerinbouwdoos beschermt uw aansluitingen daarnaast tegen beschadigingen door gebruikers en objecten.

Deze IP66 vloerinbouwdoos is geschikt voor verhoogde vloeren binnen- en buitenshuis, houten vlonders en parket. De afgeschuinde inbouwkuip fixeert de vloerinbouwdoos en verbergt eventuele installatie-afwijkingen. Bevestigingsklemmen zorgen voor een stevige verankering van de doos. Daarnaast is het mogelijk om individuele inbouwkuipen samen te voegen voor meerdere aansluitingen.

Het scharnier verhindert dat de vloerinbouwdoos onbedoeld open blijft staan en minimaliseert struikelgevaar. En het blokkeersysteem voorkomt dat de deksel ongewild dichtvalt of op de aangesloten kabel drukt.

De handmatige sluiting maakt het eenvoudig voor elke gebruiker om de vloerinbouwdoos te openen.

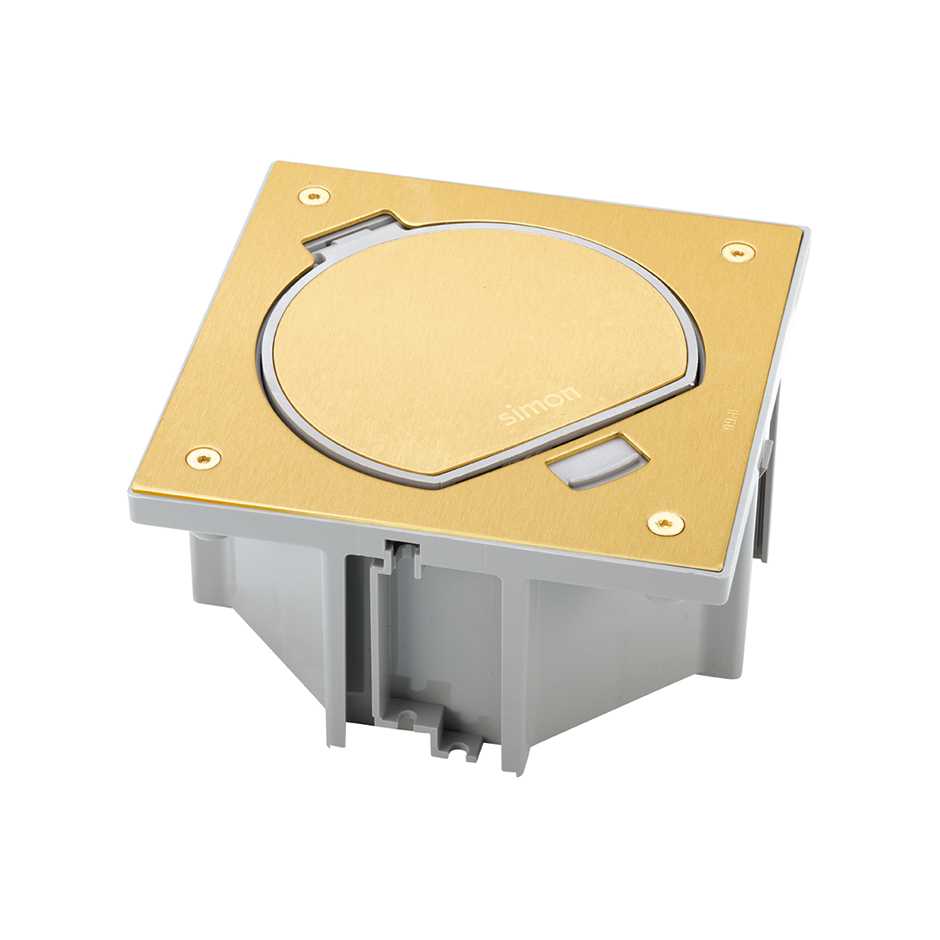

Deze uitvoering is voorzien van een messing afwerking.

Pakket samenstelling

  • Inbouwkuip voor installatie in verhoogde vloer (KGE170TF/23)
  • Wcd met randaarde en 1 RJ45-aansluiting Cat.6, deksel met handmatige sluiting, messing afwerking (KSE16U/23/71)

4 op voorraad

Beschrijving

Vloerinbouwdoos algemene specificaties pakket:

Maximale belasting per oppervlakte-eenheid: 12 kg/cm2 wanneer gesloten, 4 kg/cm2 geopend
Totale maximale belasting: 1.000 kg wanneer gesloten, 100 kg geopend

Verhoging van de vloerinbouwdoos vanaf de vloer: 0 mm

Hittebestendigheid: +70ºC (volgens norm IEC 60670)

Blussen: +650ºC (volgens norm IEC 60670)

Isolatie weerstand: >5 MOhm bij 500 V
Diëlektrische sterkte: Zonder beschadiging met 2000 V bij 50 H gedurende 1 minuut

IP-beschermingsgraad: 66 wanneer gesloten, 20 wanneer geopend

IK slagvastheid: 7 bij IP66 gesloten, 8 wanneer geopend

Aantal open posities deksel: 1

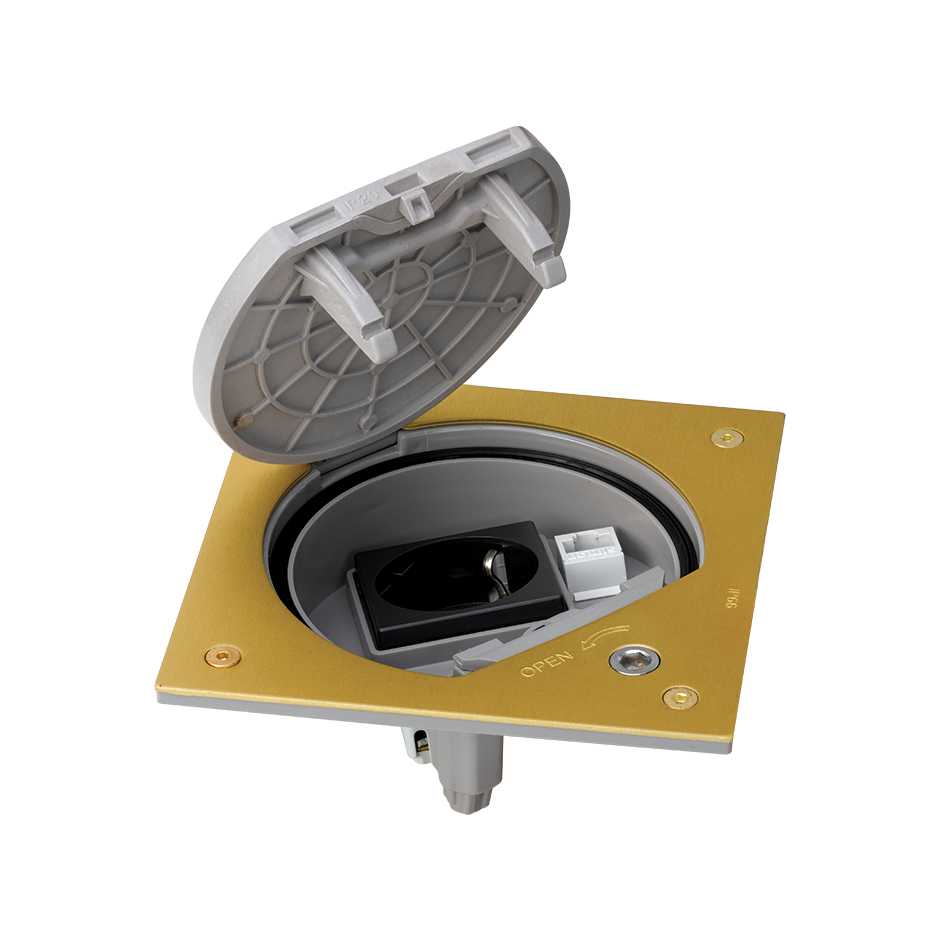

Deze vloerinbouwdoos bevat 1 randaarde wandcontactdoos en 1 Cat.6 RJ45 data aansluiting in een IP66 waterdichte behuizing. IP66 is de hoogste waterbestendigheidsscore volgens de internationaal gangbare IEC norm. Deze vloerinbouwdoos is waterbestendig tegen een waterstraal van 1 kg/cm2 in elke richting. Bij wijze van spreken kunt er een brandspuit op zetten. Dat is noodzakelijk voor vloerdozen buitenshuis, maar ook voor vloeren die nat worden gereinigd. De boenmachines die door de meeste schoonmaakbedrijven worden gebruikt, kunnen gerust over de gesloten vloerinbouwdoos heen rijden. Met deze vloerinbouwdoos bespaart u dus tijd en kosten.

De IP66 vloerdoos beschermt de bekabeling daarnaast tegen beschadigingen door mensen en voorwerpen. De geopende deksel kan het gewicht van een mens dragen (100 kg).  De gesloten deksel kan een maximum gewicht dragen van maar liefst duizend kilo. Hierdoor kunt u zorgeloos meubels of machines op de vloerinbouwdoos plaatsen wanneer deze niet in gebruik is. Het is een duurzaam product geschikt voor veelvuldig gebruik.

De deksel van de vloerinbouwdoos is handig en veilig in gebruik. De stevige deksel beschermt tegen inslag van de zijkant. De geopende vloerinbouwdoos heeft hierdoor een impactbeschermingsgraad van maar liefst IK08. Dit betekent dat het een impact van 5 joules kan weerstaan.

IP66 Waterdichte vloerdoos brochure

Download

Wilt u meer weten over onze producten? Of andere producten van BI Select gecombineerd in één project? Een telefonisch gesprek of een bezoek van een van onze experts? Of gewoon een offerte aanvragen? Bel gerust of stuur een e-mail. We zullen u zo snel mogelijk verder helpen.

Extra informatie

Specificaties inbouwkuip voor installatie in verhoogde vloer (KGE170TF/23)

Afwerking: Grijs, met messing deksel
Afmetingen: 161 x 161 mm
Diepte: 69 mm
Aantal openingen zijkant: 5 gemarkeerde ingangen
Aantal benodigde schroeven ter bevestiging: minimaal 2 (1 per kant, diagonaal). Het wordt aanbevolen om 3 schroeven te gebruiken om de inbouwkuip veilig te monteren.
Materiaal: Halogeenvrij en zelfblussend thermoplast waardoor vlammen niet worden aangewakkerd in geval van brand en een lage giftigheid in geval van rookontwikkeling.

Wcd met randaarde en 1 RJ45-aansluiting Cat.6, deksel met handmatige sluiting, messing afwerking (KSE16U/23/71)

Stroomsterkte: 16 A
Voltage: 250 V~
Aantal wandcontactdozen: 1 wandcontactdoos voor standaard stroomcircuits
Type: randaarde
Type terminal verbinding: schroef
Aantal terminals: 3 inputs / outputs
Aantal verbindingen per terminal per terminal: 2 verbindingen per terminal (1 input / 1 output)
Type component: insteek
Afwerking: messing
Bescherming tegen stof en kleine objecten: Ja, wanneer de aansluiting niet in gebruik is, kan de deksel hermetisch worden gesloten.
Opmerkingen: De deksel beschermt de aansluitingen tijdens gebruik tegen druk en belasting wanneer mensen over de deksel heen lopen.
Afmetingen: 130 x 130 mm
Diepte: 55 mm
Afmetingen deksel: Ø 100 mm
Ruimte voor bekabeling: 1,5 tot 2,5 mm
Kabelstrippen: 12 mm
Materiaal: messing aansluiting met zelf blussende halogeenvrije thermoplast die garandeert dat vlammen niet verspreiden in geval van brand en een lage giftigheid in het geval van rookontwikkeling.

Montage en onderhoud

De IP66 vloerdoos is ontworpen voor een snelle installatie. De inbouwcomponenten kunnen met één klik worden gemonteerd in de behuizing, zonder accessoires of gereedschap. Het product wordt voorzien van beschermfolie en een houten deksel om te voorkomen dat het tijdens de installatie vuil wordt of beschadigd raakt. De installatie wordt afgerond door het plaatsen van een afvoerbuis om mogelijke condensatie binnenin af te leiden.

Type bevestiging: De verhoogde vloer tray wordt bevestigd op de vloer met meegeleverde klemmen. Het inbegrepen, afgeschuinde frame verbergt bestaande defecten aan de vloer en verhoogt de maximale belasting van de gehele unit.

De unit wordt in inbouwkuip gepast met 4 inbegrepen inbusschroeven van 2,5 mm. Dankzij het ontwerp, kunnen kuipen voor de verhoogde vloer gegroepeerd worden rondom de gehele kuip, met meer dan één aansluitpunt. De niet standaard meegeleverde ACSE accessoire wordt bevestigd aan de gewenste behuizingen en verdeeld rondom de zijdes van de kuip.

Montage richting: De deksel opent in de richting die wordt gekozen tijdens montage.
Verzonken afmetingen: 145 x 145 mm in verhoogde vloer
Temperatuurbereik tijdens montage: -25 a 60º C
Maximale temperatuur tijdens bouw: +90º C
Onderhoud: schoonmaken met zachte, droge doek. Gebruik geen papier of schurende schoonmaakmiddelen die chloor bevatten.
Demontage componenten: alleen met gereedschap

Regelgeving

Richtlijn 2014/35/UE LVD + Richtlijn 2011/65/UE RoHS + EN 50581:2012 + EN 60670-23:2008
Richtlijn 2006/95/EG (laagspanning) door naleving van de norm NEN-EN 60.670.
Richtlijn UNE-EN 60.670-23
