Vloerdoos, aanpasbaar voor de verhoogde vloer

88,39 Excl. btw

Aanpasbare vloerdoos voor de verhoogde vloer, 90-120 mm (CIMA 500)

Productcode: 52006306-030

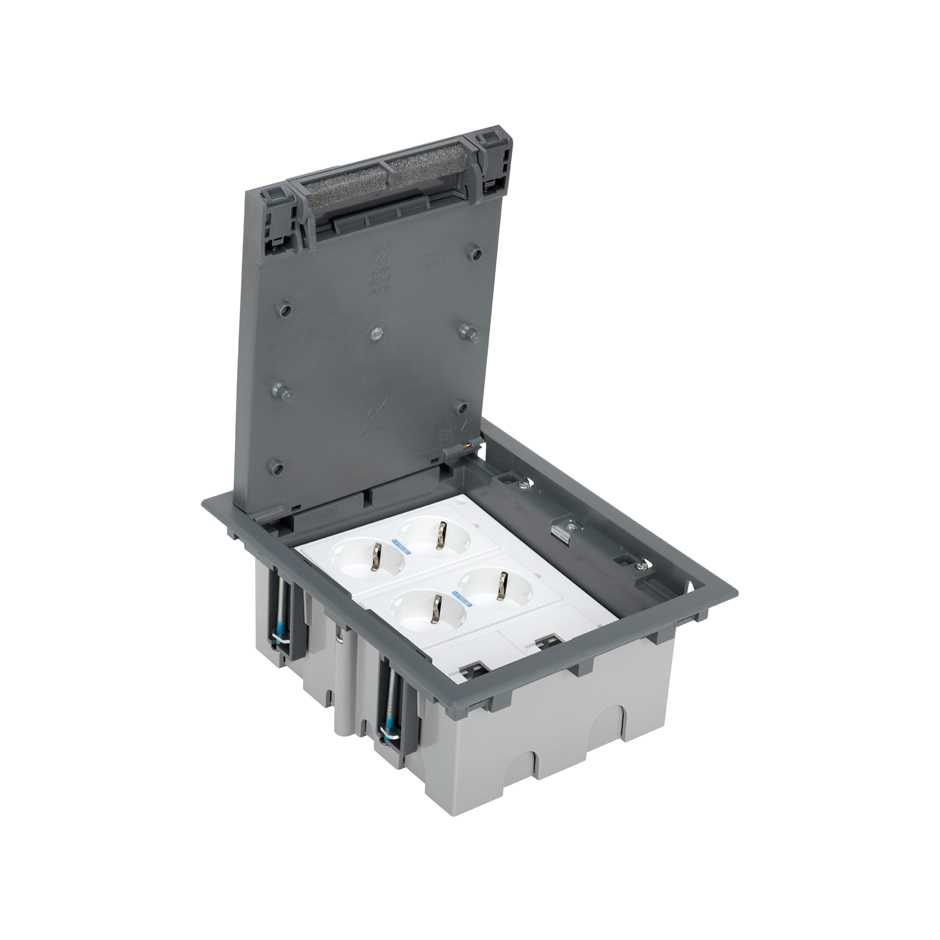

De aanpasbare vloerdoos is speciaal ontworpen voor installatie in de verhoogde vloer. Deze uitvoering bevat 4 wcd’s en 2 inzetplaatjes voor RJ45 aansluitingen. Het grote frame voorkomt beschadiging van de bekabeling door voetstappen. De deksel beschermt aansluitingen tijdens kabeldoorvoer. Aan de binnenkant van de vloerdoos beschermt schuim tegen stof en kleine objecten

Het afdekraam kan worden uitgenomen om onderhoud aan de aansluitingen te faciliteren. Hiervoor hoeft u niet de gehele vloerdoos te demonteren. Het metalen tussenschot garandeert

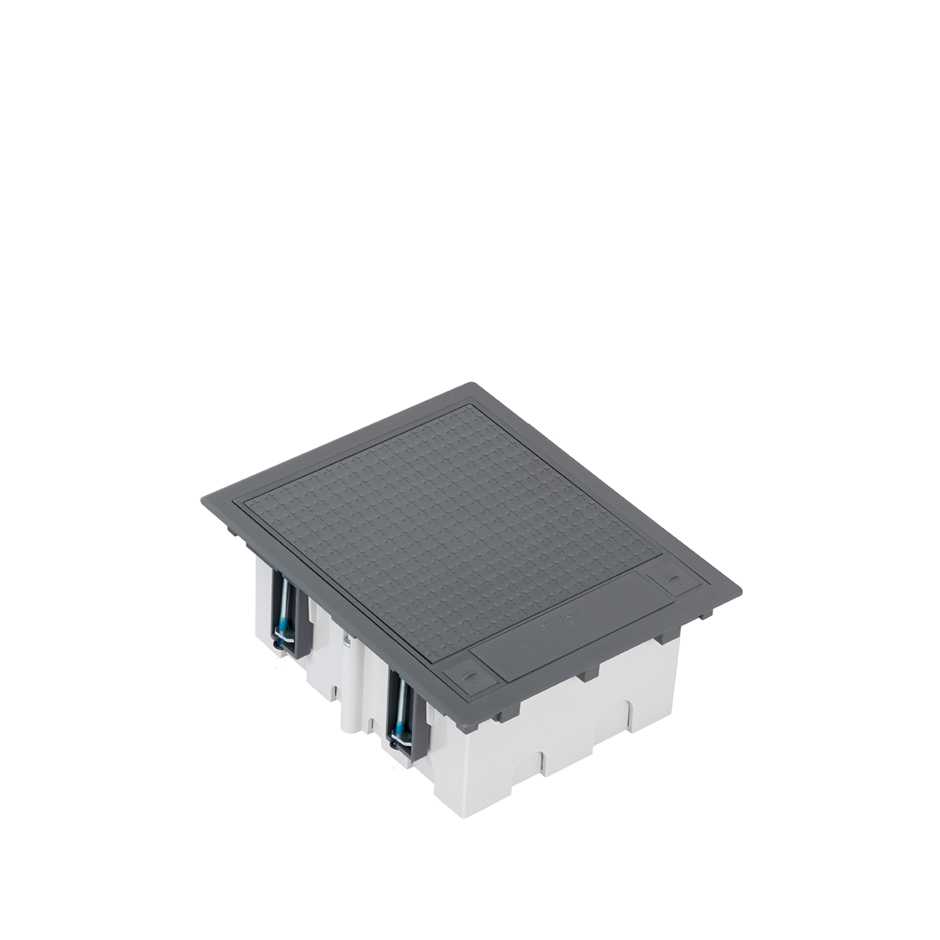

elektromagnetische immuniteit voor spraak, data en multimedia aansluitingen. De deksel biedt 6 mm diepe ruimte om te voorzien van dezelfde afwerking als de gehele vloer (tapijt, parket of andere vloerbedekking).

Uitgevoerd in het grijs.

Optioneel: Dit product kan worden gecombineerd met een verzonken gemonteerde deksel wanneer dezelfde vloerbedekking niet wordt gemonteerd in de vloerdoos. Productcode: 52053103-035.

Pakket samenstelling

Aanpasbare vloerdoos voor de verhoogde vloer met 2 dubbele randaarde wcd’s (4 in totaal) en 2 inzetplaatjes voor RJ45 aansluitingen. 52006306-030

Metalen scheidingswand, geaarde verbindingskabel, schroeven en montagehandleiding

Artikelnummer: vloerdoos-aanpasbaar-voor-de-verhoogde-vloer Categorieën: , Tags: , , , , , ,

Beschrijving

Algemene specificaties

Serie:  Simon 500 Cima

Uitvoering:  6 componenten

Stroomsterkte:  16 A

Voltage:  250 V~

Aantal wcd’s:  2 dubbele randaarde wcd’s

Terminal aansluiting:  1 klik snelle aansluittechniek (1 click®)

Aantal terminals:  3 inputs en 3 outputs

Aantal verbindingen per terminal:  1 terminal verbinding voor het klik systeem en  2 aansluitingen voor de snelle terminal aansluittechniek

Type aansluiting: insteek

Indicatie functie: ja

Verbindbaar:  Ja, de wcd’s voor één circuit worden verbonden geleverd

Aantal inzetplaatjes: 2

Type inzetplaatje: vlak

Snap-fit type:  Keystone I, II, ATT®/Avaya®

Aantal connectors: 2

Compatibele connectors:  Simon©, AMP netconnect© Standard 110, SL110, SL Tool-less, 216000 and 216005, Brand-Rex©, ADC Krone© KM8 Keystone, BeldenCDT© Giga Flex Keystone, Ersys©, General Cable©, Molex©, Panduit© Netkey, Ortronics© Clarity TechChoice Keystone, Rit© en andere fabrikanten met het Keystone snap-fit system.

Stofklepje: ja

RJ45 adaptor mduleo:  inbegrepen bij telefonie en data inzetplaatjes

RJ45 connectors:  niet inbegrepen

Afwerking: grijs

Uitbreidbaar: nee

Aantal open posities deksel: 2

Wilt u meer weten over onze producten? Een telefonisch gesprek of een bezoek van een van onze experts? Of gewoon een offerte aanvragen? Bel gerust of stuur een e-mail. We zullen u zo snel mogelijk verder helpen.

Extra informatie

Technische specificaties

Afmetingen: 226 x 187 mm
Diepte: 92 mm
Maximale belasting: 1.700 kilo
Aanpasbare diepte: Tussen 92 en 120 mm
Vrije ruimte in doos bij minimale aanpassing: 29 mm
Vrije ruimte in doos bij maximale aanpassing: 57 mm
Bewegingsruimte klem: Tussen 14 en 54 mm
Hoogte frame boven vloerniveau: 3,2 mm
Afmetingen uitklapbare deksel: 199 x 160 x 15 mm
Afmetingen van het te personaliseren gedeelte van de verzonken deksel: 160 x 154 x 8 mm
Deel kabel in doos: van 1,5 mm tot 2,5 mm
Kabelstrippen: niet noodzakelijk
LED indicatielampje verbruik: 0,55 mA
Hittebestendigheid: +125ºC (volgens norm IEC 60695-10-2)
Blussen: +850ºC 30 seconds (GWFI volgens norm IEC 60695-2-11)
Isolatie weerstand: >5 MOhm bij 500 V
Diëlektrische sterkte: Zonder beschadiging met 2000 V bij 50 H gedurende 1 minuut

Aantal ingangen zijkant: 12
Aantal voorgeperforeerde gaten Ø12,5 mm: 4
Aantal voorgeperforeerde gaten Ø26 mm: 2
Aantal gaten voor klem-houder: 8
Elektromagnetische immuniteit voor VDM bedrading: veilig door montage van metalen scheidingswand in de behuizing.
IP beschermingsgraad: 4X
IK slagvastheid: 8
RAL kleur: 7011
Gebruikte materialen: Metalen componenten met zelf blussende halogeenvrije thermoplast die garandeert dat vlammen niet verspreiden in geval van brand en een lage giftigheid in het geval van rookontwikkeling.

Montage en onderhoud

Type bevestiging: Gebruik bevestigingsklemmen op de verhoogde vloertegel (inbegrepen bij vloerdoos)
Montage richting: horizontaal en verticaal
Demontage wandcontactdoos, inzetplaatje en frame: alleen met gereedschap
Verzonken afmetingen: 170 x 210 mm
Temperatuurbereik tijdens montage: -5 tot 60º C
Maximale temperatuur tijdens bouw: +90º C
Onderhoud: schoonmaken met zachte, droge doek. Gebruik geen papier of schurende schoonmaakmiddelen die chloor bevatten.

Regelgeving

UNE-EN 60.670-23
