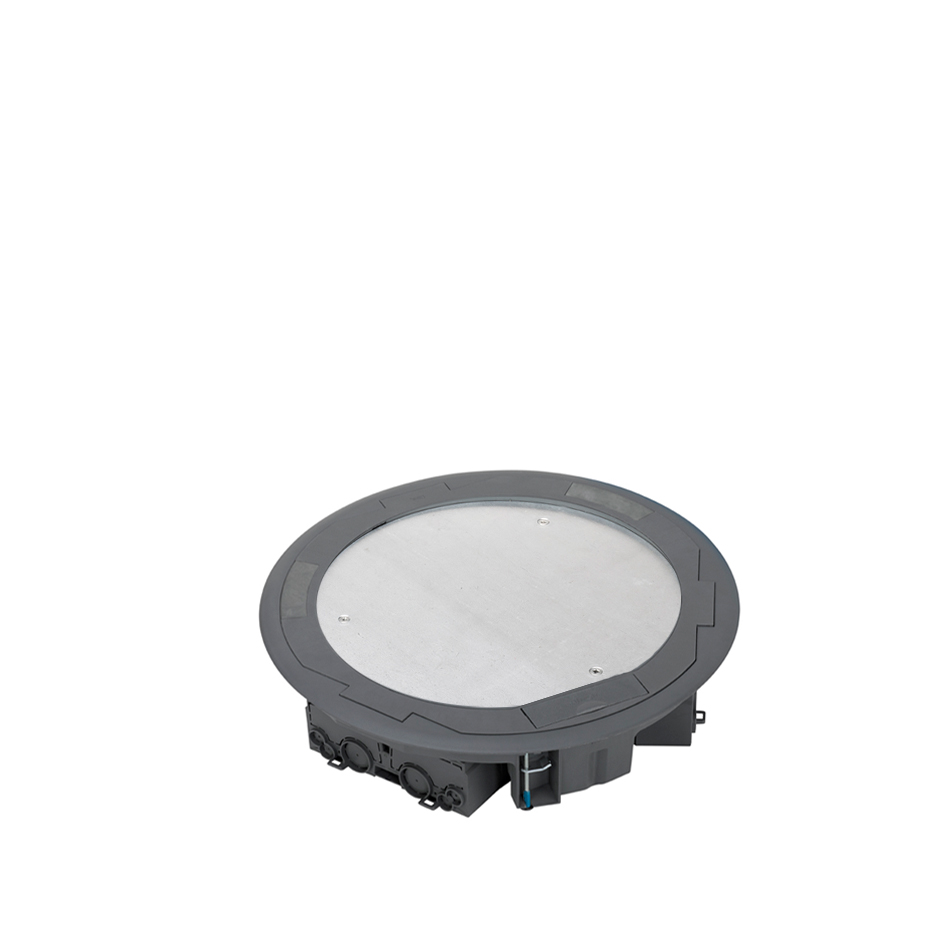

Vloerdoos ondiep voor elke vloer, rond

86,56 Excl. btw

Productcode:  52006312-030

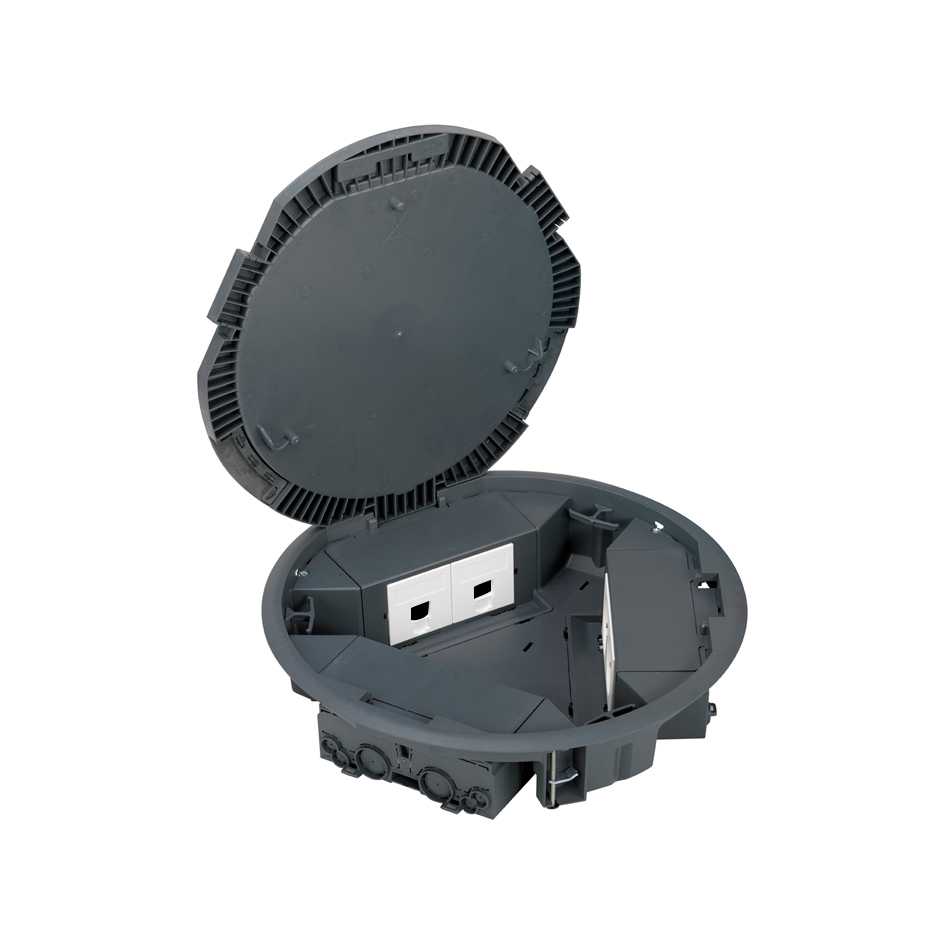

De optimale oplossing voor ondiepe vloeren. Deze ronde vloerdoos bevat twee dubbele randaarde wcd’s (4 in totaal) en 2 inzetplaatjes voor RJ45 data of telefonie. Dit product biedt u twee eenvoudige opties voor montage. In combinatie met een plastic instortbak (G201) kunt u de vloerdoos monteren in een cementdekvloer. Maar u kunt ook kiezen voor montage in de verhoogde vloer.

De deksel biedt 6 mm diepe ruimte om te voorzien van dezelfde afwerking als de gehele vloer (tapijt, parket of andere vloerbedekking). Hij is voorzien van 3 open posities en twee afzonderlijke rubberen pakkingringen.

Doordat de aansluitingen onder een hoek zijn gemonteerd, kan de vloerdoos worden afgesloten tijdens gebruik. Dankzij de hoek van de componenten en de voorgemonteerde gaten, ontstaat er geen kabelverbuiging bij spraak, data of multimedia verbindingen.



Pakket samenstelling

Aanpasbare vloerdoos voor de cementdekvloer (rond) met twee dubbele randaarde wcd’s (4 in totaal) en 2 inzetplaatjes voor RJ45 aansluitingen.  52006312-030

EAN: N/A Artikelnummer: vloerdoos-ondiep-voor-elke-vloer-rond Categorieën: , Tags: , , , , , , , ,

Beschrijving

Algemene specificaties

Serie:  Simon 500 Cima

Uitvoering:  6 componenten

Stroomsterkte:  16 A

Voltage:  250 V~

Aantal wcd’s:  2 dubbele randaarde wcd’s

Terminal aansluiting:  1 klik snelle aansluittechniek (1 click®)

Aantal terminals:  3 inputs en 3 outputs

Aantal verbindingen per terminal:  1 terminal verbinding voor het klik systeem en  2 aansluitingen voor de snelle terminal aansluittechniek

Type aansluiting: insteek

Indicatie functie: ja

Verbindbaar:  Ja, de wcd’s voor één circuit worden verbonden geleverd

Aantal inzetplaatjes: 2

Type inzetplaatje: vlak

Snap-fit type:  Keystone I, II, ATT®/Avaya®

Aantal connectors: 2

Compatibele connectors:  Simon©, AMP netconnect© Standard 110, SL110, SL Tool-less, 216000 and 216005, Brand-Rex©, ADC Krone© KM8 Keystone, BeldenCDT© Giga Flex Keystone, Ersys©, General Cable©, Molex©, Panduit© Netkey, Ortronics© Clarity TechChoice Keystone, Rit© en andere fabrikanten met het Keystone snap-fit system.

Stofklepje: ja

RJ45 adaptor mduleo:  inbegrepen bij telefonie en data inzetplaatjes

RJ45 connectors:  niet inbegrepen

Afwerking: grijs

Uitbreidbaar: nee

Aantal open posities deksel: 3

Wilt u meer weten over onze producten? Een telefonisch gesprek of een bezoek van een van onze experts? Of gewoon een offerte aanvragen? Bel gerust of stuur een e-mail. We zullen u zo snel mogelijk verder helpen.

Extra informatie

Technische specificaties

Afmetingen: 300 mm
Diepte: 69 mm
Bewegingsruimte klem: Tussen 11 en 48 mm
Hoogte frame boven vloerniveau: 3,2 mm
Afmetingen uitklapbare deksel: 290 mm
Afmetingen van het te personaliseren gedeelte van de verzonken deksel: Ø 244 mm x 5,5 mm
Deel kabel in doos: van 1,5 mm tot 2,5 mm
Kabelstrippen: niet noodzakelijk
LED indicatielampje verbruik: 0,55 mA
Hittebestendigheid: +125ºC (volgens norm IEC 60695-10-2)
Blussen: +850ºC 30 seconds (GWFI volgens norm IEC 60695-2-11)
Isolatie weerstand: >5 MOhm bij 500 V
Diëlektrische sterkte: Zonder beschadiging met 2000 V bij 50 H gedurende 1 minuut
Aantal ingangen zijkant: 6
Aantal voorgeperforeerde gaten Ø10 mm: 6
Aantal voorgeperforeerde gaten 55 x 20 mm: 6
Aantal gaten voor klem-houder: 6
Elektromagnetische immuniteit voor VDM bedrading: veilig door montage van metalen scheidingswand in de behuizing.
IP beschermingsgraad: 4X
IK slagvastheid: 8
RAL kleur: 7011
Gebruikte materialen: Metalen componenten met zelf blussende halogeenvrije thermoplast die garandeert dat vlammen niet verspreiden in geval van brand en een lage giftigheid in het geval van rookontwikkeling.

Montage en onderhoud

Type bevestiging: Geschikt voor montage in verhoogde of cementdekvloer, neem voor de laatste de instortbak, productcode G301C
Montage richting: cirkelvormig
Demontage wandcontactdoos, inzetplaatje en frame: alleen met gereedschap
Verzonken afmetingen: 300 mm
Instortbak verzonken afmetingen: 419 x 384 mm
Temperatuurbereik tijdens montage: -5 tot 60º C
Maximale temperatuur tijdens bouw: +90º C
Onderhoud: schoonmaken met zachte, droge doek. Gebruik geen papier of schurende schoonmaakmiddelen die chloor bevatten.

Regelgeving

UNE-EN 60.670-23
